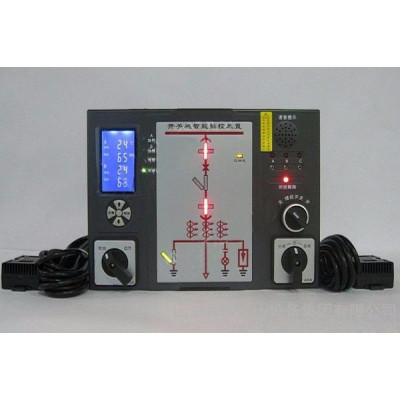

开关柜智能控制装置

开关柜智能控制装置概述

开关柜智能操控装置功能强大，它以一体化布局配套于开关柜，简化了开关柜的面板设计，美化了面板布局。除具有动态模拟指示、带电显示及闭锁、温湿度显示及其控制、验电核相、二次回路电压值显示、人体感应带电提示及柜内照明、语音防误提示、时间日期显示、远方/**地操作、远程通信等功能外，还具有电力综合参数测量功能，测量参数为:三相电压、三相电流、功率因数、有功功率计量、无功功率计量，使开关柜进一步智能化、网络化、数字化。

开关柜智能控制装置功能

1、实时动态显示一次模拟图:断路器储能状态、开关分合状态、小车位置判断与指示、接地开关分合状态等;

2、温湿度显示及其控制;

3、高压带电显示及验电核相，高压带电闭锁控制;

4、电力综合参数测量:三相电压、电流、功率因数、有功功率计量、无功功率计量;

5、人体感应照明及提示、智能语音防误提示;

6、具有标准RS485通讯接口。

开关柜智能控制装置参数

1工作电源:AC220V/DC220V

2装置功耗:≤20VA

3介电强度:≥2000V

4绝缘性能(外壳与端子间):≥100MΩ

5温度测量范围、精度:-40℃~60℃、±0.5℃

6湿度测量范围、精度:0~** RH、±3%RH

7红外线探测人体:>0.5m

8工作环境:-10℃-50℃，≤95%RH(不结露)

9存贮环境:-40℃-80℃，≤95%RH(不结露
